首页 > 电阻器 > 薄膜金属氧化膜电阻 > 进口铂电阻 PT100 PT1000 温度传感器
进口铂电阻 PT100 PT1000 温度传感器 PT100 PT1000

扫描二维码,访问手机版

品    牌:日本 德国

单     价: ¥ 30.00
库 存 量: 1000
货     期: 现货

供应商:北京辉龙恒源科技有限公司
联系方式:13601197651

  • 样品申请
  • 商品名称: 进口铂电阻 PT100 PT1000 温度传感器
  • 品       牌: 日本 德国
  • 供  应  商: 北京辉龙恒源科技有限公司
  • 申请数量:
  • 手 机 号 :
  • 验 证 码 :

| 商品推荐

  • 商家认证:
  • 注册资本: 在线查询
  • 会员年限:11年
  • 所  在 地:
  • 北京市
  • 卖家承诺:
  • 想客户所想,做客户所需,顾客满意为宗旨!

商品描述

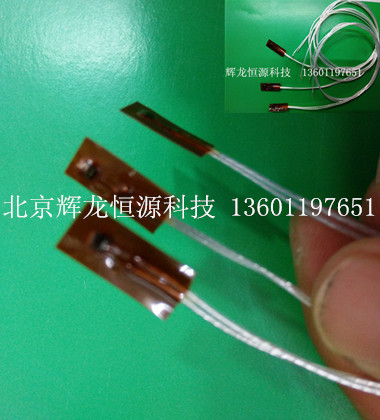

进口薄膜铂电阻元件



◆铂电阻元件
   通过把金属铂研制成粉浆,采用感光平版印刷技术,将铂层附着在陶瓷基片上形成铂膜层,膜厚在2μm以内,加上引线,保护釉经过激光调阻制造而成。
   优点:外形尺寸细小,抗震性强,长期稳定性好,自动化生产使其一致性好,热响应时间短,热容量低,复现性较好。
   缺点:工作(采样)电流较小(1mA),自热较其它元件大。
◆铂电阻基本值和精度
   从-200℃至+600℃的基本值(符合DIN EN60751):0℃和+100℃之间的平均温度系数:3.85×10-3K-1,铂电阻温度传感器的基本值按照下列公式计算:
   对于范围-200℃至0℃适用公式:
   Rt=R。[1+At+Bt2+C(t-100℃)t3]
   对于范围0℃至850℃适用公式:Rt=R。(1+At+Bt2)
   1/3级容许误差:△tin℃=±(0.10+0.0017∣t∣)
   A级容许误差:△tin℃=±(0.15+0.002∣t∣)
   B级容许误差:△tin℃=±(0.30+0.005∣t∣)
   2B级容许误差:△tin℃=±(0.60+0.007∣t∣)
   其中:
   Rt  温度为t时的电阻,单位为:Ohm
   R。 0℃时的标称电阻
   t   温度单位为℃
   A = 3.9083 x 10-3 °C-1
   B = -5.775 x 10-7 °C-2
   C = -4.183 x 10-12 °C-4
Pt100-200600的基本值(符合DIN  EN60751)
允许的偏差
标准产品规格介绍


规格参数

型号 PT100 PT1000
品牌 日本 德国
材料 复合膜
外形 平面片状
电阻公差 ±0.01
引线类型 同向引出线
性能 通用
尺寸 0201
封装 聚酰亚胺薄膜
额定阻值 A级标准
产品性质 新品
制作工艺 合成式

应用领域

固体表面 气体等
