商品描述

双视频复用器使用说明书

一、产品介绍

双视频复用器是一种利用一根同轴电缆传输两路视频信号的设备。其视频1可以传输距离0-600米 (并具有移频型抗干扰器的功能),视频2可以传输400;

二、产品主要功能及应用场所

1)视频复用功能:该产品能实现一根同轴电缆传输2路视频信号的功能,主要应用如下:

           解决工程维修中因同轴线缆的损坏、新添加摄像机需要重新布线等问题,本产品不需另外布线即可为客户解决施工复杂、人工成本过高问题。

2)视频抗干扰功能:V1(视频1)可当移频型抗干扰器使用,其广泛应用于电梯、厂矿、电厂、电解铝车间、道路、灯杆监控、煤矿、旅游景点、农场、山区、车厢等各种场所。主要解决各种顽固的干扰问题(电梯、变电站、电动机、工业变频器及各种高频电磁干扰)

三、 视频复用器型号参数表

由于不同的厂家线缆特性的差异,因此视频拓展器在不同厂家的线缆中传输距离也会不相同,具体传输距离参考下表:(注意:该类线缆为国标标准的线缆抽样测试结果,不同厂家的传输距离也不同)

产品型号

产品功能

传输距离

备注

BD602V

双视频

V1 600米      V2 400

  所有测试数据都是以国标线缆75-5/128编为标准

注:1.以上测试均是在保证图像效果达到420线以上

2.以上距离值为国标线缆测试值,实际传输距离与线缆质量、环境温度等均有关系。

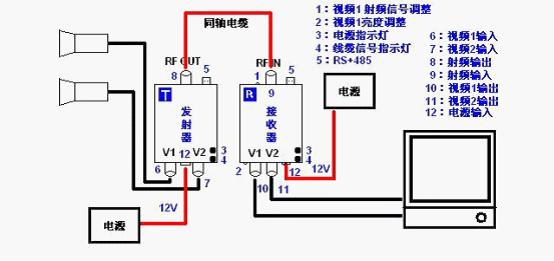

四、设备连接示意图及故障速查表

故障现象

检   修   方   法

V1V2均无图像

1、电源异常;2、线缆连接异常(发射器绿色灯点亮正常,指示灯不亮异常)

V1无图或有噪点

1、摄像机信号异常;2V1同轴电缆连接线接触不良;3、调整1号旋钮至图像正常为止

V2无图

1、摄像机信号异常;2、视频线连接异常

V1图像太亮或太暗

1、调整2号旋钮至图像正常为止

V1有噪点V2无图

1、同轴电缆距离太长或质量不好;2、同轴电缆连接短路或开路 (发射器绿色指示灯不亮)

注:此产品为直流12V供电,工作电流≤250mA
