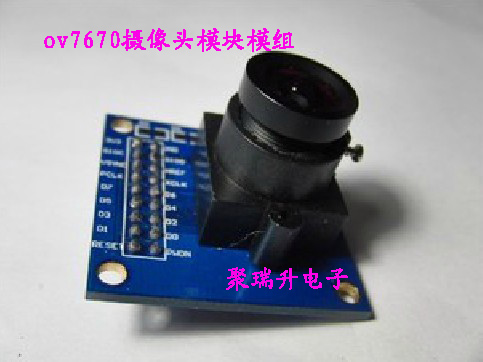

OV7670摄像头模块模组 STM32驱动单片机电子学习集成 OV7670摄像头模块模组 STM32驱动单片机电子学习集成

吉飞（科技）北京有限公司

商家认证：
注册资本：600万人民币在线查询
会员年限：14年
所在地：
北京市

卖家承诺：

进入店铺我要咨询

近期浏览

铁皮机箱
¥0
北方三和电子壳体模具

电源模块
¥0
北京科海创业科贸有限公司

0402F 270R电阻
¥0.01
北京芯泓诚电子产品经营部

ADV7002-2
¥0.000
北京青山盛世电子技术有限公司

MM74HC4066MX
¥0.000
北京好利顺世纪科技有限公司

TC3582B
¥0.000
北京鸿文泽科技有限公司

商品描述
规格参数
咨询()

扫描二维码，访问手机版

商品描述

资料下载地址:http://pan.baidu.com/share/link?shareid=528056&uk=590225187

摄像头出厂前100%检测,目的是保证质量,以防止出现问题给双方带来各种麻烦,本店只解释c8051驱动的相关问题,客户自行选择的mcu,恕不知硬件情况,无法解释!

好消息!为感谢广大用户厚爱,本模块资料升级:增加提供keil下编译的C8051参考程序和Camera测试参考图纸。同时提供STM32的IO口直接驱动的例程。

附送相关资料:寄存器配置例子(QVGA、RGB565输出格式、灯光模式)、照相机模组应用指南以及中英文版数据手册、ov7670原理图、pcb尺寸图,sccb接口资料!C8051f驱动例程!

3V3-----输入电源电压(推荐使用3.3,5V也可,但不推荐)

GDN-----接地点

SIO_C---SCCB接口的控制时钟(注意:部分低级单片机需要上拉控制,和I2C接口类似)

SIO_D---SCCB接口的串行数据输入(出)端(注意:部分低级单片机需要上拉控制,和I2C接口类似)

VSYNC---帧同步信号(输出信号)

HREF----行同步信号(输出信号)

PCLK----像素时钟(输出信号)

D0-D7---数据端口(输出信号)

RESTE---复位端口(正常使用拉高)

PWDN----功耗选择模式(正常使用拉低)

OV7670图像传感器,体积小、工作电压低,提供单片VGA摄像和影像处理器的所有功能。通过SCCB总线控制,可以输出整帧、子采样、取窗口等方式的各种分辨率8位影响数据。该产品VGA图像最高达到30帧/秒。用户可以完全控制图像质量、数据格式和传输方式。所有图像处理功能过程包括伽玛曲线、白平衡、饱和度、色度等都可以通过SCCB接口编程。

● 高灵敏度适合低照度应用
● 低电压适合嵌入式应用
● 标准的SCCB接口,兼容I2C接口
●RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2:2)和YCbCr(4:2:2)输出格式
● 支持VGA,CIF,和从CIF到40x30的各种尺寸
●VarioPixel子采样方式
● 自动影响控制功能包括:自动曝光控制、自动增益控制、自动白平衡,自动消除灯光条纹、自动黑电平校准.图像质量控制包括色饱和度、色相、伽玛、锐度ANTI_BLOOM
●ISP具有消除噪声和坏点补偿功能
● 支持图像缩放
● 镜头失光补偿
●50/60Hz自动检测
● 饱和度自动调节(UV调整)
● 边缘增强自动调节
● 降噪自动调节
关键参数:
(1)感光阵列640X480;(2)IO电压2.5V to 3.0V (内部LDO给核供电1.8V);(3)功耗工作60mW/15fpsVGAYUV;(4)休眠<20μA;(5)温度操作-30℃到70℃;(6)稳定工作0℃到50℃;(7)输出格式(8位)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB Data
光(8)学尺寸1/6"(9)视场角25°(10)最大贞率30fps VGA
灵敏度1.3V/(Lux-sec);(11)信噪比46 dB;(12)动态范围52dB
(13)浏览模式逐行;(14)电子曝光1行到510行;(15)像素面积3.6μm x 3.6μm;(16)暗电流12 mV/s at 60℃;
