资料下载地址:http://pan.baidu.com/share/link?shareid=528056&uk=590225187
注:因出厂摄像头100%经检测,如出现使用不了的情况需退换货,运费由买家承担,请买家仔细考虑,介意者慎拍!
各位尊敬的客户!在购买前请认真阅读以下说明!谢谢!
资料升级:提供c8051f驱动代码和stm32驱动代码!
不带FIFO的摄像头和带FIFO摄像头的区别:
带FIFO的摄像头比不带的多了个3M的缓存,可将采集的数据暂存在这个缓存中,使用时读取缓存中的图像数据即可,因此可减少对单片机采集图像数据时对MCU速度的要求。(例程以RGB565方式存放图像数据)
如需不带fifo的OV7670请拍:
CMOS摄像头相比其它传感器而言,有一定的难度,涉及东西较多,请在购买和使用前,多做评估和调研,再行决定
OV7670 FIFO摄像头,将图像传感器和图像缓冲器件AL422B有机结合,解决了低端单片机图像采集的速度瓶颈问题。用户只需要按上图中fifo读取数据的时序,控制相关的引脚,可以直接由MCU的IO口读取数据后,将数据放入内存或者送入屏内存显示,可以由低速MCU操作控制,并可对数据进行简单处理,如黑白识别等。
另外,购买前请了解相关基础知识(网上搜索即可得知),淘宝店无义务做基础知识普及工作,以节约双方和其它客户宝贵时间,谢谢理解!
FIFO摄像头出厂前100%检测,目的是保证质量,以防止出现问题给双方带来各种麻烦。

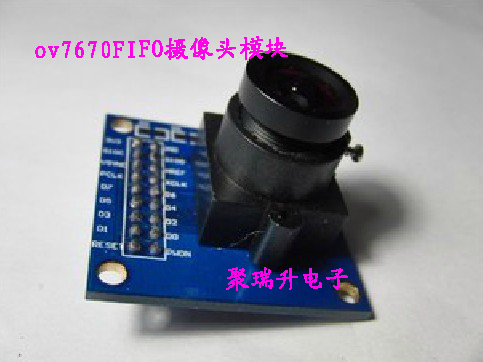

OV7670带FIFO模块介绍
1.简介:
OV7670带FIFO模块,是针对慢速的MCU能够实现图像采集控制推出的带有缓冲存储空间的一种模块。这种模块增加了一个FIFO(先进先出)存储芯片,同样包含30w像素的CMOS图像感光芯片,3.6mm焦距的镜头和镜头座,板载CMOS芯片所需要的各种不同电源(电源要求详见芯片的数据文件),板子同时引出控制管脚和数据管脚,方便操作和使用。
2.管脚定义:
控制传感器所需的管脚定义如下:
3V3-----输入电源电压(推荐使用3.3,5V也可,但不推荐)
GDN-----接地点
SIO_C---SCCB接口的控制时钟(注意:部分低级单片机需要上拉控制,和I2C接口类似)
SIO_D---SCCB接口的串行数据输入(出)端(注意:部分低级单片机需要上拉控制,和I2C接口类似)
VSYNC---帧同步信号(输出信号)
HREF----行同步信号(输出信号,一般可以不适用,特殊情况使用)
D0-D7---数据端口(输出信号)
RESTE---复位端口(正常使用拉高)
PWDN----功耗选择模式(正常使用拉低)
STROBE—拍照闪光控制端口(正常使用可以不需要)
FIFO_RCK---FIFO内存读取时钟控制端
FIFO_WR_CTR----FIFO写控制端(1为允许CMOS写入到FIFO,0为禁止)
FIFO_OE----FIFO关断控制
FIFO_WRST—FIFO写指针复位端
FIFO_RRST—FIFO读指针复位端
3.控制方式说明
由于采用了FIFO 做为数据缓冲,数据采集大大简便,用户只需要关心是如何读取即可,不需要关心具体数据是如何采集到的,这样可减小甚至不用关心CMOS的控制以及时序关系,就能够实现图像的采集。
