产品介绍

这是本店推出的C8051F340开发板,迷你的体型,紧凑的布局,体型虽小,仍然融入了两个按键,两个LED,一个标准的DB9串口(母头),一个miniSD卡座。USB供电、外部5V电源供电、JTAG口供电。用户既可以当学习板使用,也可以当作核心板,直接用在项目中,提高开发效率。

几点说明

·两条排针的间距为48.26mm(2.54mm*19),可以直接插进洞洞板里。

·两条排针默认不焊接,用户根据需要自己焊接:排针朝上焊接,可用杜邦线引出来做扩展实验;排针朝下焊接,可以直接插在洞洞板或者自己做的PCB上,成为系统的一部分。

·+5V,3.3V和GND都预留了杜邦线插座,方便用户做扩展实验。

·晶振默认不焊接,所有实验(包括USB实验)都通过内部晶振完成。

测试程序一:miniSD卡读卡器

该程序源码及HEX文件在资料包中提供。程序文件下载完成后,在开发板miniSD卡座里插入一张miniSD卡(TF卡),用USB线把开发板连接到电脑USB口上,电脑会提示找到USB大容量存储设备。

待枚举过程结束后,电脑上会多出一个盘符,可以跟普通U盘一样进行文件操作。(2G及2G以下的存储卡经测试均可识别,FAT16或FAT32文件系统均可识别,4G及4G以上的卡可能无法识别)

测试程序二:USB中断传输实验

该程序源码、上位机软件源码及HEX文件均在资料包中提供。把程序下载到开发板后,用USB方口线把开发板连接到电脑USB口上,电脑会提示找到C8051F340开发板。

安装好提供的驱动程序,打开USBTest程序,界面如下图。

通过此界面,可以控制开发板上两个LED点亮或熄灭,可以读取当前温度值及模拟通道1的读数,可以显示开发板上两个按键的状态及PORT0、PORT1的状态。

测试程序三:USB鼠标设备

下载好对应程序,连接USB线到电脑上,电脑自动识别为一个USB鼠标设备,无需驱动。板子上两个按键可以模拟鼠标移动,单击等功能。该测试程序提供源码。

测试程序四:HID转UART串口

该测试程序的单片机源码、上位机软件源码及HEX文件均在资料包中提供。使用仿真器下载对应程序到开发板上,连接USB接口到电脑上,无需额外驱动程序,Windows自动识别为人体学输入设备,并装好默认驱动。此时打开设备管理器,多出一个设备,如下图方框所示:

该上位机程序提供一个输入界面,通过HID的方式,把字符串从上位机传到单片机,并从单片机的UART串口输出。此时把单片机的DB9串口连接到计算机上,用串口助手打开串口做监测,如下图示:

在HID to UART App中输入“danpianji2012”,在串口助手中立刻收到该字符。同样串口发送“danpianji2014”,在HID to UART App中立刻收到该字符。

测试程序五:HID控制LED闪烁
该测试程序的单片机源码、上位机软件源码及HEX文件均在资料包中提供。使用仿真器下载对应程序到开发板上,连接USB接口到电脑上,电脑提示如下:
无需额外驱动程序,Windows自动识别为人体学输入设备,并装好默认驱动。打开软件,界面如下图示:
点击Activate激活USB连接,该界面可以控制开发板上两个LED的闪烁规律,闪烁周期,LED亮度等等。具体使用方法各位拿到开发板后可以自己尝试摸索。

打开上位机软件,界面如下图,点击connect:

资料包内容

资料包通过邮件发送(或者提供网盘地址下载),内容包括:

1、PDF格式原理图;

2、按键、LED、串口及USB测试程序;

3、十几个C8051F340应用示例程序;

4、中英文的数据手册。

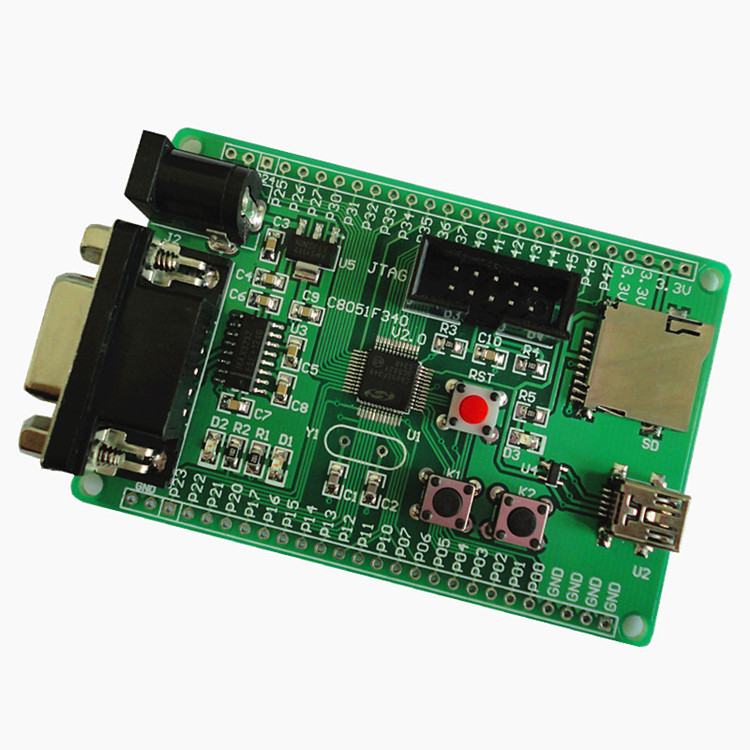

实物图如下:

1:

2:发货时都有配好的单排针,自行焊接。

3:

4:

5:

6:
