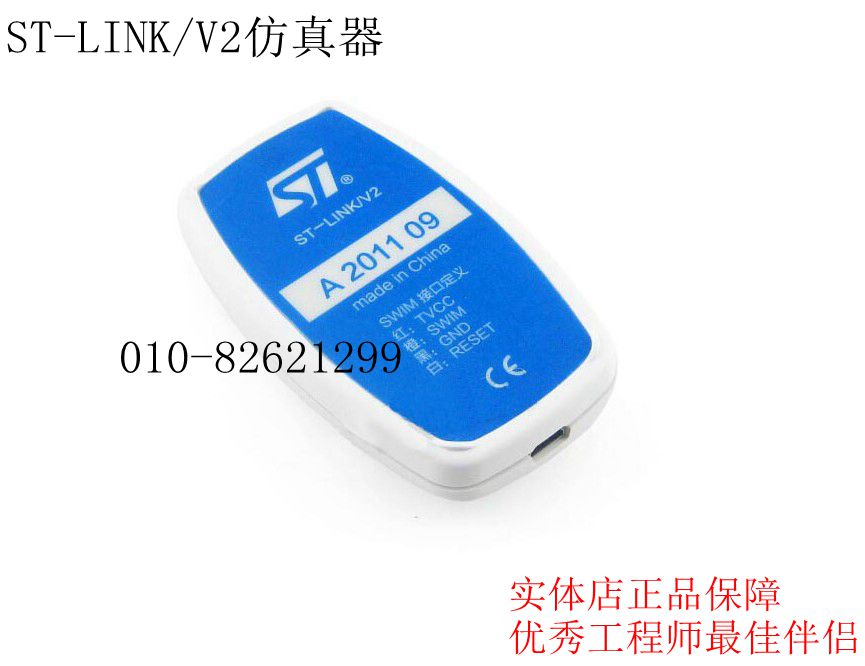

ST-LINK/V2介绍:

ST-LINK/V2仿真器用于STM8和STM32系列在线调试和编程。SWIM、JTAG和SWD接口和STM8或者STM32目标板进行通讯。

ST-LINK/V2特性:

1、SWIM具体特性:

    1)、SWIM接口支持1.65~5.5V目标板电压。

    2)、支持SWIM低速和高速模式

    3)、SWIM编程速率:低速模式下9.7KB/s;高速模式下12.8KB/s

2、JTAG/SWD接口支持1.65~3.6V目标板电压,并能承受5V的电压输入

3、支持直接固件升级(DFU)特性

ST-LINK/V2 LED的状态:

1、红色闪烁:ST-LINK/V2正在和PC进行第一次USB连接,没找到合适的驱动。

2、红色:ST-LINK/V2和PC已建立了连接。

3、绿色/红色闪烁:目标板和PC之前正在进行数据交换。

4、绿色:通讯已完成。

5、橙色:ST-LINK/V2和目标板通讯失败。

ST-Link/V2固件升级:

ST-Link/V2内嵌一个固件升级机制,通过USB口进行固件升级。当一些新的功能被支持、bug修复、支持新的MCU系列...,固件讲被更新。推荐到www.st.com/stlinkv2下载最新的固件更新程序。

ST-LINK/V2 使用方法

ST-LINK/V2 USB驱动安装步骤

ST-Link/V2支持的软件:
1、ST-LINK Utility v2.0(及以上版本)
2、STVD Version 4.2.1(及以上版本)
3、STVP Version 3.2.3(及以上版本)
4、IAR EWARM Revision v6.20(及以上版本)
5、IAR EWSTM8 Revision v1.30(及以上版本)
6、KEIL RVMDK Revision v4.21(及以上版本)
7、ATOLLIC
8、TASKING

ST-Link/V2支持的器件:
1、支持所有带SWIM接口的STM8系列单片机
2、支持所有带JTAG / SWD接口的STM32系列单片机

注意:ST-Link/V2的固件更新。

支持以下操作系统:

1、Microsoft Windows XP

2、Microsoft Windows Vista

3、Microsoft Windows 7

4、Microsoft Windows 8

发货清单:

1、ST-Link V2主机                1个

2、USB数据线                      1根

3、20pin JTAG口扁平线            1根

4、SWIM连接线                     2根

5、光盘资料(内容丰富)            1张

光盘资料内容丰富(不是其他代理能媲美的),其包括:IAR for ARM、Keil For ARM、IAR for STM8、STVD等软件,还有ST-Link V2的各个平台的驱动、使用手册等。
