MSP430F149单片机综合开发板
北京实体店 正规注册公司 正品保障
本开发板全部厂家机器焊接,采用独立模块设计思想,综合考虑,精心布局,板载有USB下载器模块,发光管显示,按键,继电器,蜂鸣器,实时钟,DA,AD,485通讯模块,串口通讯,步进电机,直流电机,数码管显示模块,四种无线模块接口,1602/12864液晶接口,彩屏扩展接口等,是一套非常完美的实验板;开发板具有扩展性好,设计思路清晰,一根USB线就能下载和学习,是一款非常适合初中高级学者学习的单片机实验板.

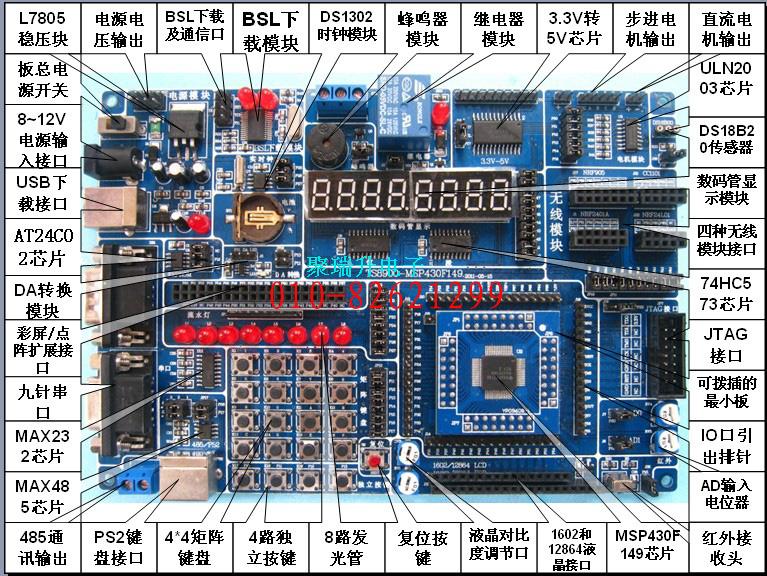

硬件资源介绍如下:
01.主芯片MSP430F149最小板,可拨插,方便更换;
02.板载USB下载器,一根USB线就可以下载程序,方便,经济;对于笔记本电脑客户不需要一定要购买仿真器才能下载,此模块还可以通过杜邦线连接单片机实现USB转串口通讯;
03.单独电源模块,输入电源为直流8~12V或者USB的5V电源,可输出5V和3.3V电压,电源引脚都已出来,方便实验时外扩;
04.8位LED发光管,可做流水灯实验及灯指示实验;
05.8位数码管显示模块,可实验数码管显示和指示实验;
06.用MAX232实现两路串口通讯,可做串口通讯,实现上位机和下位机的通讯及控制;
07.MAX485芯片,实现485通讯实验;
08.4*4点阵按键,实现点阵扫描实验;
09.4位独立按键,实现普通按键IO输入及中断实验;
10.ULN2003芯片,实现步进电机和直流电机驱动控制实验;
11.SN74LVC4245芯片,实验3.3V电平向5V电平的转换实验;
12.DS1302芯片,实现实时钟实验,板载有给DS1302供电的电池,保正DS1302的时间连续性,不随主板的断电而停止了工作;
13.AT24C02芯片,实现E2PROM的存储和读取,通过I2C总线去实验;
14.DSC5571芯片,实验DA转换实验;
15.两路AD输入,实验AD转换实验;
16.一体化红外接收头,实验红外接收解码实验;
17.一个复位按键,可给单片机复位;
18.一路可接入高压控制的继电器,实现继电器控制实验;
19.一路蜂鸣器实验,可实现发声,报警实验等;
20.板载四路常用的无线模块接口,包括NRF905,CC1100,NRF24L01,NRF2401A,CC2500无线模块;可实验无线数传,无线控制等实验;
21.PS2键盘输入接口,可?迪?键盘输入实验;
22.板载有1602和12864液晶接口,可实验1602和12864液晶显示实验;
23.万能扩展接口,可接本店开发的点阵汉字显示模块,语音模块,彩屏模块,传感器扩展模块等;
24.标准的JTAG接口,可实现仿真器通过此接口对主芯片实现在线调试和下载;
25.主芯片的所有引脚IO都已外引,焊好了排针,方便扩展实验及自己DIY实验;本开发板的所有模块都是独立设计的,和主芯片相互之间都是通过跳线帽来连接,如需要某些应用模块可拨下跳线帽,通过杜邦线或者其他方面来连接控制实验,所有模块IO控制也可以任意组合,给客户提供了最大的发挥空间;
实验板发货清单:
| 系号 | 配件 | 数量 | 备注 |
| 1 | MSP430F149开发板 | 1块 | |
| 2 | MSP430F149转接板 | 1个 | 插在板上 |
| 3 | 板载USB下载器 | 1个 | USB线下载(如图) |
| 4 | 18B20传感器 | 1个 | 插板上 |
| 5 | 方口铜芯线 | 1根 | |
| 6 | 核心板PCB空板 | 1个 | |
| 7 | 8M晶振 | 2个 | |
| 8 | 实时钟电池座电池 | 1个 | 插板上 |
| 9 | 螺丝跳线 | 1袋 | |
| 10 | DVD光盘一张 | 1张 | 包含原理图,丰富例程, 开发工具以及视频教程 |
