6个引脚定义分别是:DTR  RX  TX  VCC   CTS   GND

最新驱动下载地址:http://pan.baidu.com/s/1c0COdNy

如果需要配套延长线请另外点击本店连接购买:

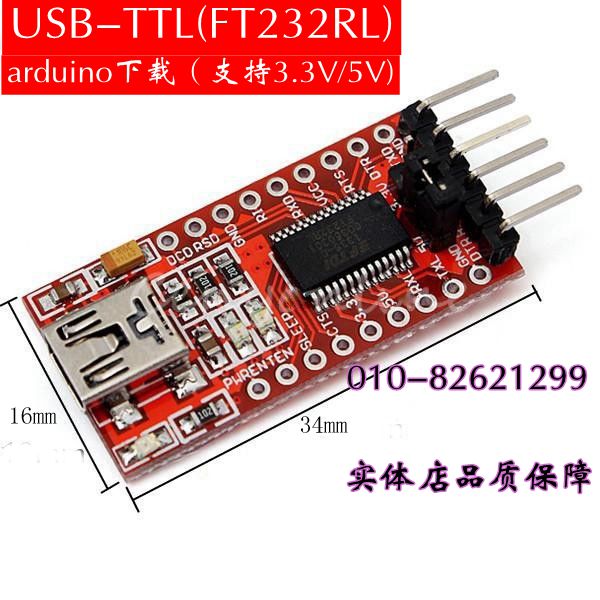

FT232RL USB转串口模块 USB转TTL电平 Arduino

刷机USB-RS232-TTL线中的王者!

USB2TTL保护版本过流保护版本!!特价中!!

采用USB2.0最好的FT232RL芯片,USB电源采用500MA保险丝(FUSE)保护您的USB电源和设备!性能更稳定!!

本产品使用全新设计,采用USB2.0最好的FT232RL芯片,把USB转换成串口。拥有两种电源版本.

每个模块在出厂前采用自发自收10W个字节测试通过!!

PCB板尺寸:17mm乘以32.5mm

【FT232R介绍】
随着电脑技术的发展,并口和串口在PC上慢慢的消失了,现在连台式机都少有并口了。但是对于工程师而言,并口和串口都是必不可少的接口,特别是串口。对于没有串口的电脑,最方便的解决方法就是使用USB转串口芯片来虚拟一个串口出来,很多厂家都有生产这样的芯片,比如silicon LABS的CP210x系列、TI的TUSB3410、南京沁恒的CH34x系列、FTDI的FT232系列、Prolific的PL230x系列、艾科的ARK3116等等。从稳定性角度来讲,还是FT232系列最为可靠,可以用它来安心的调试程序而不用担心蓝屏的情况出现。
FT232R芯片是一个单芯片解决方案,一般使用基本不需要外设,连晶振、USB匹配电阻、放置产品信息的EEPROM都已经集成在内部了。FT232R还有一些比较有用的功能,具体细节可以参阅FT232R数据手册。

【硬件介绍】
·采用FTDI公司的FT232RL芯片;
·引出FT232RL芯片全部信号端口,TTL/CMOS电平;
·RXD/TXD收发通信指示灯;
·USB供电,可选5V或者3.3V接口电平(如果需要其它电平,可以直接在VCC和GND引脚上提供目标电压)。
