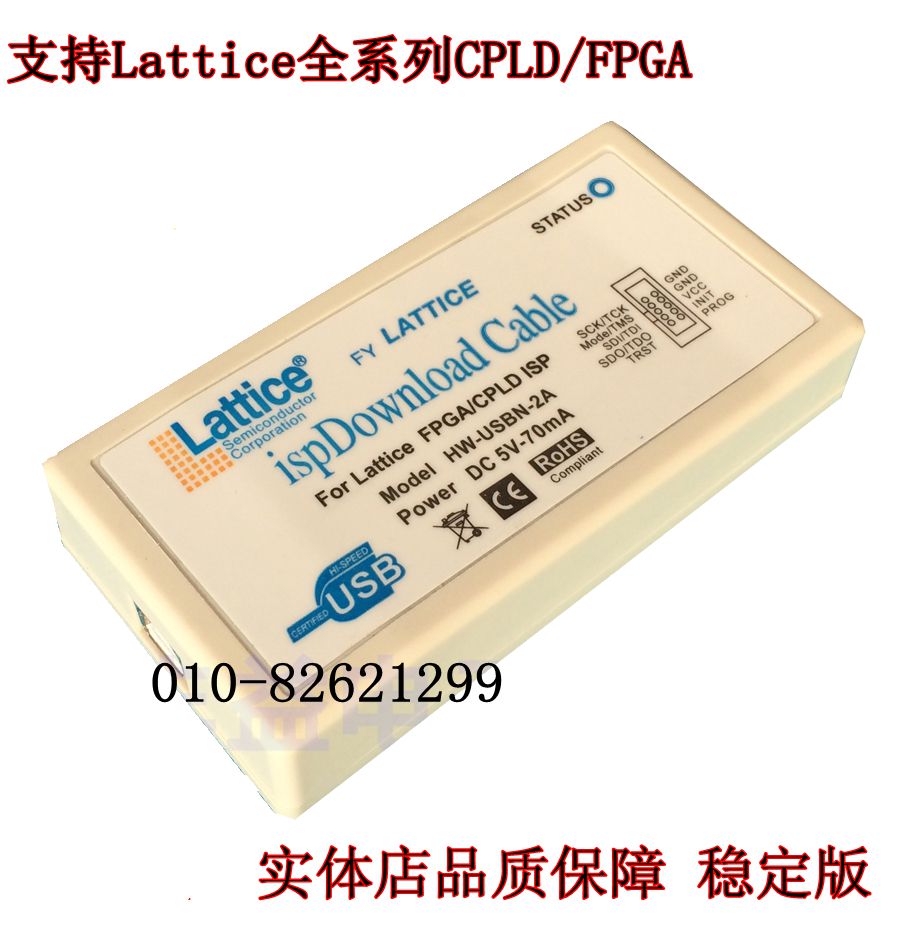

本产品采用原版LATTICE USB下载线标准方案,
完美无缝支持所有的LATTICE开发环境,包括LATTICEDIAMOND,LATTICEPROGRAMMER,LATTICE ISPVM SYSTEM...
以上软件都有赠送,以网盘链接形式提供。
支持当前所有的LATTICE的CPLD/FPGA。
产品规格:
1. Lattice原厂设计方案,北京实体店品质保障,确保下载兼容性稳定性.
2.无需单独安装驱动,直接支持Diamond/ispLever6.x/7.x/classic版本,ispVM各种版本.
3.支持lattice全系列FPGA,如SC/SCM/XP/XP2/EC/ECP2/ECP2M/MachXO/MachXO2系列等.
4.支持lattice全系列CPLD,如1000/2000/4000系列等.
5. USB标准MINI型接口,使用标准USB连接线即可连接PC.
6. USB供电,无需外部供电支持.
7,接口部分电源来自目标板,确保强兼容性!
8.支持JTAG, internal FLASH,SPI FLASH等编程模式.
9.支持WIN 2K,WIN XP,WIN7 32,WIN7 64等操作系统.
10,支持LSC ISPVM,LATTICE DEMIOND ,LATTICE ISPEVER,以及LATTICE PROGRAMMER ,所有这些LATTICE开发环境,且都已经实际测试过!
引脚说明:
⑴、SCLK/TCK 与芯片的SCLK/TCK管脚连接。
⑵、GND 下载器与目标板的公共地,其内部2、4管脚连接,在使用时需要将此2、4中的一个脚与目标板的地相连。
⑶、MODE/TMS与芯片的MODE/TMS管脚连接。
⑷、GND 下载器也目标板的公共地,其内部2、4管脚连接,在使用时需要将此2、4中的一个脚与目标板的地相连。
⑸、SDI/TDI 与芯片的SDI/TDI管脚连接。
⑹.VCC 用来检测下载器连接的目标板是否上电,不是用来给目标板供电的,官方的下载器不具备给目标板供电的能力,这个需要注意。
⑺、SDO/TDO与芯片的SDO/TDO管脚连接。
⑻、INTI 在某些芯片下载调试时需要连接此管脚,并不是每个芯片都需要连接。
⑼、TRST 在某些芯片下载调试时需要连接此管脚,并不是每个芯片都需要连接。
⑽、PROG/ispEN在某些芯片下载调试时需要连接此管脚,并不是每个芯片都需要连接
发货清单:
1,LATTICE USB 下载线主机。
2,USB 2.0 高速链接线。
3,10PIN 2.54MM间距的JTAG连线。
4,10跟单股杜邦连线。
5,资料光盘(提供下载地址包括软件等)
