商品描述

北京革新创展科技有限公司提供的数字通信原理实验教学演示系统基于软件无线电技术、移动互联网技术、SOPC技术、虚拟仪器技术,将数字通信系统各节点的时域频域波形以展板形式在多个液晶屏上同时呈现出来,系统形象生动真实,非常适合通信理论课原理演示、实验课讲解、实训课开发、校园文化展示。

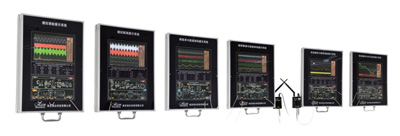

一、系统组成
整个系统由6个单元组成,分别是:信源编码与时分复用单元、信道编码与频带调制单元、射频发射单元、射频接收单元、频带解调与信道译码单元、时分解复与信源译码单元组成;
4个数字通信基带单元分别内嵌12寸液晶屏,采用展板形式,可平放桌面、可挂在教室或走道;
6个单元级联后能构成一个真实的无线数字通信系统,能进行实时语音、实时视频信号传输;4个液晶屏能同时实时展示数字通信系统16个节点的时域波形、频带调制信号的频谱、信源抽样量化编码的解析波形。

1、实时动态展示通信系统各节点波形

2、通信系统各种参数调整可无线遥控(APP控制)
(1)信源参数可调整:
内置信号:波形(音乐、正弦波、三角、脉冲)、频率、幅度;
外置信号:语音(MIC);
语音恢复:音量。
(2)信源编码:PAM、PCM、CVSD
PAM:抽样频率、恢复滤波器带宽;
PCM:带限、抽样、量化、编码;
CVSD:速率、量阶、量化噪声。
(3)时分复用:
帧同步:前后向保护。
(4)信道编译码:
方式:汉明、交织、循环、卷积;
加错:可设置任一比特。
(5)频带调制:
调制方式:FSK、DPSK、QPSK、QAM;
成型可控,频带利用率可显;
眼图观测。

3、扩展功能(二次开发算法)无线定点加载
(1)支持教师无线下载开发算法,通过实际通信系统真实波形讲解不同编码方式、不同调制方式的性能;
(2)开发算法能定点加载到系统中任一单元中指定的FPGA中。

4、任一演示单元信号波形映射(教师机)与实时投影
(1)系统内嵌服务端软件,后台PC机能无线调取任一单元信号处理数据;
(2)后台PC机以示波器形式显示时频域波形,示波器操作同实体设备,能:暂停、调整扫速和灵敏度、触发源可选、同步方式可选。

5、展示波形:
(1)信源编码与时分复用展示系统
信源编码与时分复用展示系统能在液晶上实时显示带限信号、抽样信号、量化值、编码值;编码方式、CVSD编码速率、CVSD量化台阶等参数无线控制。
(2)信道编码与频带调制展示系统
信道编码与频带调制展示系统能在液晶上实时显示帧头信号、基带数据、信道数据、调制数据、调制信号频谱;信道编码方式、调制方式、加错方式等参数无线控制。
(3)频带解调与信道译码展示系统
频带解调与信道译码展示系统能在液晶上实时显示接收信号、眼图波形、恢复时钟、解调数据;信道编码方式、调制方式、加错方式等参数无线控制。
(4)解复用与信源译码展示系统
解复用与信源译码展示系统能在液晶上实时显示帧同步信号、基带数据、语音数据语音信号;信源译码方式、帧同步等参数无线控制。

规格参数

型号	革新科技数字通信原理实验教学演示系统
品牌	北京革新创展科技有限公司,革新科技
