商品描述

特点:

尺寸: 16 X 12.2 X2.4mm

完全兼容uBlox NEO 6M

功耗:小于120mW

1PPS精度:20NS

支持单系统独立定位和多系统联合定位

产品简介:

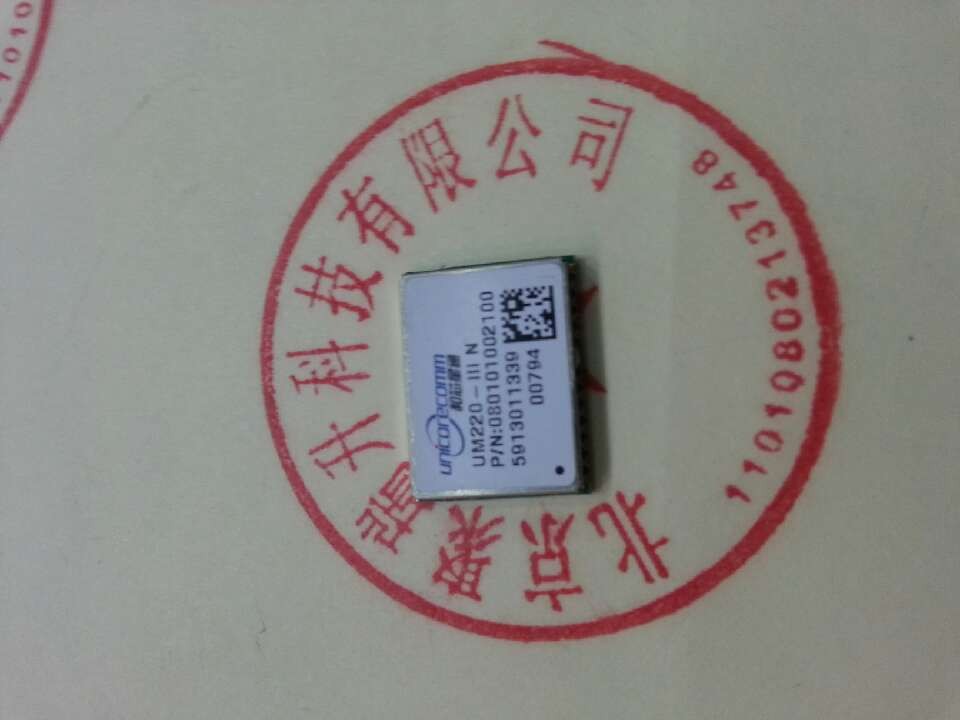

UM220-III 是针对车辆监控/导航、手持设备、电信/电力授时、气球探空等应用推出的北斗/GPS双系统模块。UM220-III是UM220系列模块的第三代产品,完全自主知识产权的低功耗GNSS SoC芯片——HumbirdTM,是目前市场上尺寸最小的完全国产化的北斗/GPS模块,集成度高、功耗低,非常适合对尺寸、功耗要求高的北斗规模应用。
产品特点
•尺寸小、重量轻
•超低功耗(小于120mW)
•支持单系统独立定位和多系统联合定位
•单芯片支持完整接收机方案,直接输出NMEA数据
•SMD表面贴装封装方式,方便客户生产
•低成本,适于大规模应用推广

产品简介:

能指标

通道	基于64通道Humbird^TM 芯片	定位精度(RMS)	2.5m CEP (双系统水平)
频率
	北斗B1		2.0m CEP (SBAS水平)*
	GPS L1	速度精度¹(RMS)	GPS/GNSS: 0.1m/s 1sigma
定位模式	单系统独立定位	速度精度¹(RMS)	北斗: 0.2m/s 1sigma
定位模式	多系统联合定位	1PPS*	20ns@1σ
首次定位时间(TTFF)	冷启动: 32s	灵敏度		BD	GPS
	热启动: 1s		跟踪	-160dBm	-160dBm
	重捕获: <1s		捕获	-145dBm	-147dBm
数据更新率	1Hz(可升级更高频率)

· 物理特性

产品型号	UM220-III N	UM220-III L
尺寸	16 x 12.2 x 2.4mm	22.4 x 17 x 2.4mm
封装	24引脚,SMD表面贴装	28引脚,SMD表面贴装
温度	工作温度:-40°C~+85°C	工作温度:-40°C~+85°C
温度	存储温度:-45°C~+90°C	存储温度:-45°C~+90°C

电气指标:

电压	2.7V ~ 3.3 V DC	功耗²	120mW
LNA馈电	2.7V ~ 3.3 V, <100mA

功能接口:

2 x UART(TTL电平)	1 x 1²C
1 x 事件输入	1 x SPI
1 x 1PPS输出

· 功能特性:

UM220-II N	UM220-II L
有源天线、无源天线	有源天线、无源天线
DGNSS、AGNSS	DGNSS、AGNSS

规格参数

型号	UM220-III
